Wilk-Graphite GmbH
.
Hochaggressive Medien sicher verarbeiten?
Das ist unsere Kernkompetenz. Seit 2005 liefert die Wilk-Graphite GmbH Produkte und Systeme zur Handhabung und Verarbeitung von Säuren und anderen aggressiven Medien an die internationale Chemie-, Pharma- und Stahlindustrie. Über 1.000 Einheiten wurden bisher alleine in Europa installiert.
.
Hochaggressive Medien kosteneffizienter verarbeiten?
Ziel von Wilk-Graphite ist es, dazu beizutragen, Produktionsstandorte auch bei hohen Kostenbelastungen wettbewerbsfähig zu machen, indem wir die Investitions- und Wartungskosten für unsere Kunden senken.
.
Hochaggressive Medien auf höchst innovative Weise verarbeiten?
Beispiel 1
SiC-Blockwärmetauscher sind aufgrund ihrer vielen Vorteile eine Alternative zu Wärmetauschern aus Tantal, Titan oder Hastelloy. Sie übertreffen auch PTFE-imprägnierte Graphit-Wärmetauscher und SiC-Rohrbündel-Wärmetauscher mit Einzelrohrabdichtung.
.
.
Hochaggressive Medien auf höchst innovative Weise verarbeiten?
Beispiel 2
Ein ähnlich revolutionäres System ist das ExtrAcid (TM) Schwefelsäure-Konzentrations-System, das auf dem Wilk-SIC-Blockwärmetauscher basiert. Es erzeugt Prozessdampf zur Energierückgewinnung und minimiert sowohl die Kapital- als auch die Betriebskosten erheblich.
.
.
Kristallisierende Medien auf höchst innovative Weise verarbeiten?
Beispiel 3
Der Archimedische Schraubenkristallisator ASKR ersetzt Batch-Prozesse durch kontinuierliche Prozesse, auch mit Feststoffbelastung – mit mehrfachem Nutzen für die Anwender.
.
.
.
Die Bereiche:
- Graphitprodukte: Block- und Rohrbündelwärmetauscher und Ersatzteile, Schwefelsäureverdünner, HCl-Synthese, etc.
- SIC-Siliziumkarbid-Produkte: Blockwärmetauscher und kundenspezifische Bauteile.
- Neu: Schwefelsäure-Konzentrations-System ExtrAcid (TM) auf Basis von SIC-Wärmetauschern minimiert die Investitionskosten. Prozessdampfrückgewinnung reduziert die Betriebskosten drastisch.
- SCANVEX-Spritzschutzsysteme für Rohrflansche
- Metallische Apparate, Druckbehälter und Rührreaktoren aus dem deutsch-chinesischem Joint Venture
- RTC Reinigungssystem für Wärmetauscher-Innenrohre nach AC Rädler, die Lösung für härteste Anbackungen.
- ASKR Archimedischer Schneckenkristallisator/Reaktor: kontinuierlicher statt Batch-Prozess für Quantensprünge in Effizienz und Produktqualität..
.
Wie können wir Sie bei Neudesign, Prozessoptimierung und Ersatzbedarf unterstützen?
.
Kontaktieren Sie uns einfach über info@wilk-graphite.com oder telefonisch unter +49 (0) 7621 422 1644. Herzlichen Dank!
.

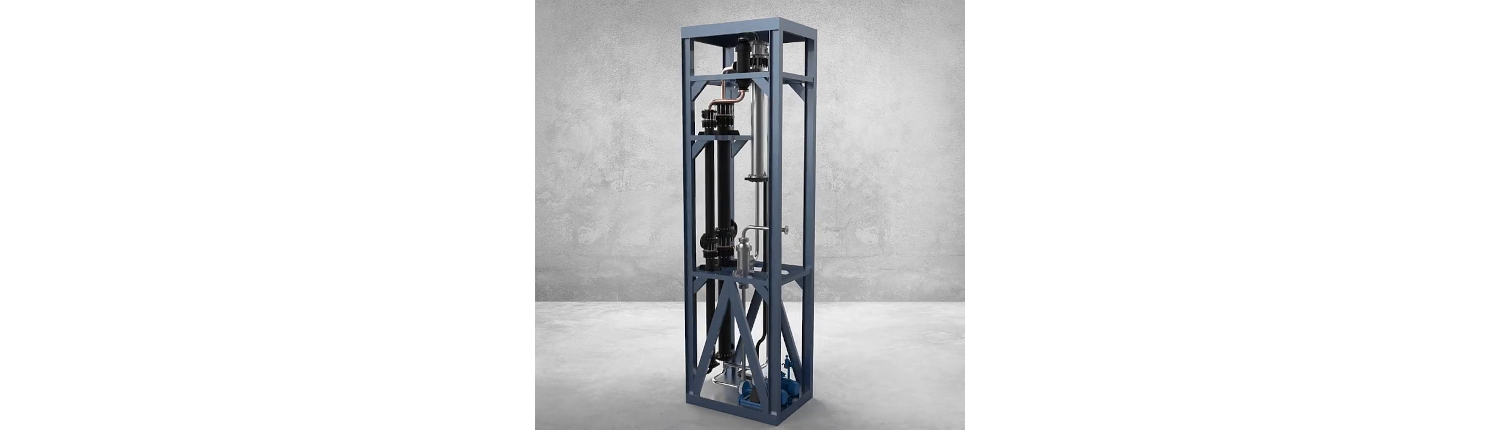

Konzentriert Schwefelsäure von jeder Konzentration auf 99,3 % bei halbierten Investitions- und Betriebskosten und Platzbedarf
.
Basierend auf dem SIC-Blockwärmetauscher von Wilk-Graphite
.
Dieses patentierte System konzentriert Schwefelsäure (H2SO4) beliebiger Konzentration hoch auf 99,3 %. Es halbiert die Investitionskosten und die benötigte Stellfläche. Gleichzeitig werden die laufenden Betriebskosten durch die Produktion von Prozessdampf bis zu 10 bar als Nebenprodukt ebenfalls gesenkt. Das System wird weltweit als betriebsfertige Rahmenkonstruktion ausgeliefert.
.
Max. Betriebsbedingungen
• Von 20 % bis 96 %
• 300 °C & FV / 16 bar
.
Vorteile
• Immer 99,3 % Ausgangskonzentration, auch bei schwankender Eingangskonzentration
• Erzeugt Prozessdampf
• Niedriger Invest, niedrige Betriebskosten
• Betriebsfertige Rahmenkonstruktion
• Geringe Verschmutzung
• Einfache Wartung
• Kleine Stellfläche
• Keine Korrosion
• Modularer Aufbau
• H2O2 und F– entsprechen den Grenzwerten
• Sicherheitsabdeckungen an allen Flanschen

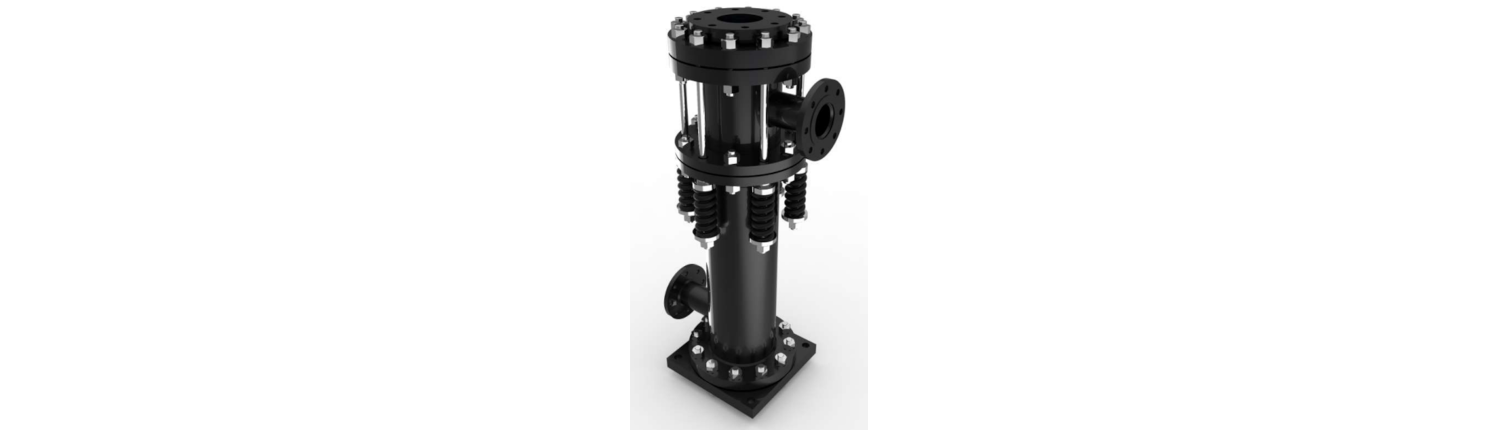

SiC Siliziumkarbid-Blockwärmetauscher
.
sind aufgrund ihrer vielen Vorteile eine Alternative zu Wärmetauschern aus Tantal, Titan oder Hastelloy.
.
Sie übertreffen auch PTFE-imprägnierte Graphit-Wärmetauscher, mit O-Ringen verbaute SiC-Rohrbündel-Wärmetauscher sowie PTFE-Schlauch-Wärmetauscher. Aufgrund ihrer überlegenen Leistung und Haltbarkeit amortisieren sie sich in kurzer Zeit.
.
Aus reinem, direkt und drucklos gesintertem SSiC – absolut frei von Ionen
.
Wilk-Graphite Siliziumkarbid-Blockwärmetauscher werden aus reinen, direkt und drucklos gesinterten SIC-Blöcken (SSiC) hergestellt. Sie enthalten kein freies Silikon, das die chemische Beständigkeit verringern könnte. Daher bietet SSiC eine nahezu universelle chemische Beständigkeit bei höchster Wärmeleitfähigkeit. Darüber hinaus schützt die extreme Oberflächenhärte vor Abrieb und ermöglicht hohe Durchflussraten bei maximaler thermischer Effizienz.
.
Extreme Wärmeleitfähigkeit ist metallischen Leitern überlegen
.
Die extreme Wärmeleitfähigkeit von SiC bedeutet, dass ein SiC-Blockwärmetauscher mit Ø 300 mm die Leistung eines Graphitwärmetauschers mit Ø 600 – 800 mm erreicht. Er übertrifft damit die Wärmeleitfähigkeit aller metallischen Werkstoffe.
.
Selbstreinigende Konstruktion
.
Um die Standzeit zu optimieren, werden die SiC-Blockwärmetauscher selbstreinigend ausgelegt.
.
Hohe Zuverlässigkeit
.
– Keine O-Ring-Dichtungen
– Langlebige Blöcke
– Einfache und bewährte Konstruktion
.
Einsatzbereich
.
– Universelle chemische Beständigkeit
– Kein Abrieb
– Bohrungsdurchmesser von 8 bis 16 mm
– Druck: FV / 25 bar
– Temperatur: – 60 bis + 500 °C
– Ausführung nach ASME, PED und GB
.
Niedrige Gesamtbetriebskosten
.
– Einfache Wartung
– Standard-Blöcke
– Keine Änderungen an der Rohrleitung erforderlich
– Selbstreinigende Bohrungen
– Geringe Verschmutzung
– Schneller Return on Investment
für die chemische, pharmazeutische und stahlerzeugende Industrie
.
Technische Auslegung
Fragen Sie uns bei Neu- oder Ersatzbedarf gerne an. Wir legen die Wärmetauscher optimal nach Ihren Vorgaben aus.
Hersteller der Produkte
ist Nantong Sunshine Graphite Equipment Technology – einer der größten Graphitproduzenten weltweit – mit vielen Jahren Erfahrung und umfassenden Referenzen. Die Apparate werden nach den internationalen Standards (AD 2000/DGRL, ASME, China Code) gefertigt und haben sich in vielen hundert Anwendungen bewährt. Auch in besonders korrosiven Applikationen zeigen die Apparate eine ausgezeichnete Lebensdauer und thermo-dynamische Leistung.
Qualität
Die Qualität des Graphits wurde eingehend von einem führenden deutschen Chemiekonzern geprüft und für alle Standorte freigegeben.
Service
Wilk-Graphite bietet einen umfassenden technischen Service, der ortsnah in europäischen Werkstätten oder direkt beim Kunden geleistet wird.
Produkte
• Carbex Graphit-Reaktor
• Zylindrische Graphit-Blockwärmetauscher
• Rechteckige Graphit-Blockwärmetauscher

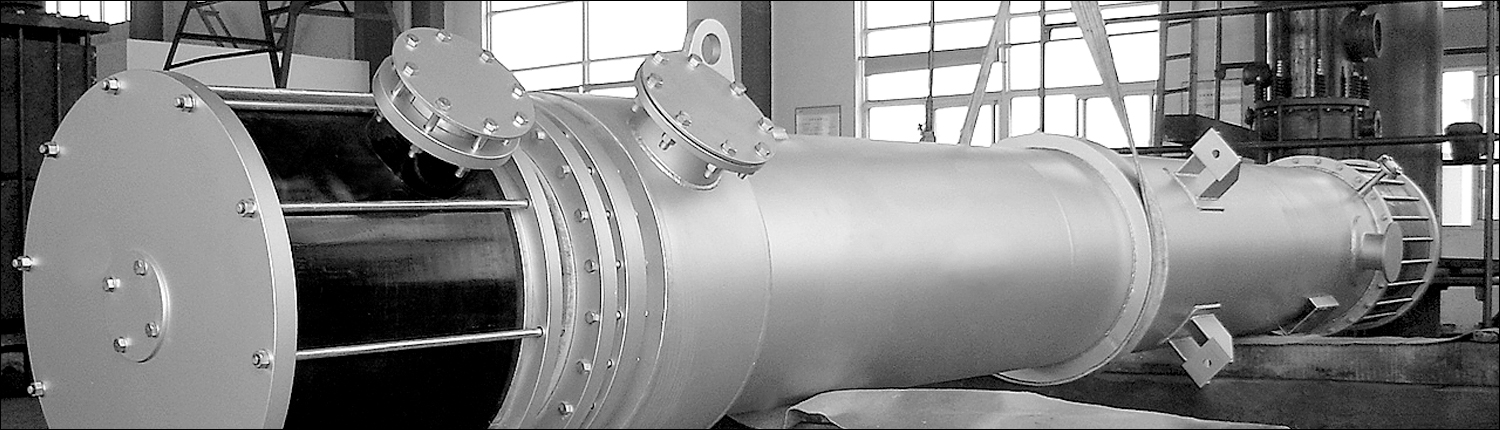

• Rohrbündel-Graphit-Wärmetauscher
• Graphit-Schwefelsäureverdünner
• HCl-Synthesebrenner
• Graphit-Einbauten und Raschig-Ringe für Kolonnen
• Graphit-Ersatzteile aller Art einschl. Blöcke und Köpfe für Wärmetauscher
